Produkte & Leistungen
Prüflehren
Bereits seit mehr als 20 Jahren haben wir Erfahrung mit dem Bau von Prüflehren. Lehren sind technische Mittel zur Prüfung von Produkten. Sie werden in einem Produktionsprozess zur Sicherstellung der Produktqualität eingesetzt.
Die Prüflehren fertigen wir exakt nach Kundenspezifikation oder auch nach eigener Konstruktion.
Aufgrund der verschiedenen Prüfanforderungen an die Produkte, werden von uns diverse Prüflehren angeboten:
- Prüflehren mit Datenerfassungssystem
- Säulen-Prüflehren
- Vollkonturlehren
- Biegelehren
- Formlehren
- Prototypenlehren
- Messaufnahmen / Prüflehren mit integrierten Messdosen
- 3-D-Drucklehren
Diese werden aus Aluminium, Stahl, Kunststoff oder auch aus Mischbauweise hergestellt.

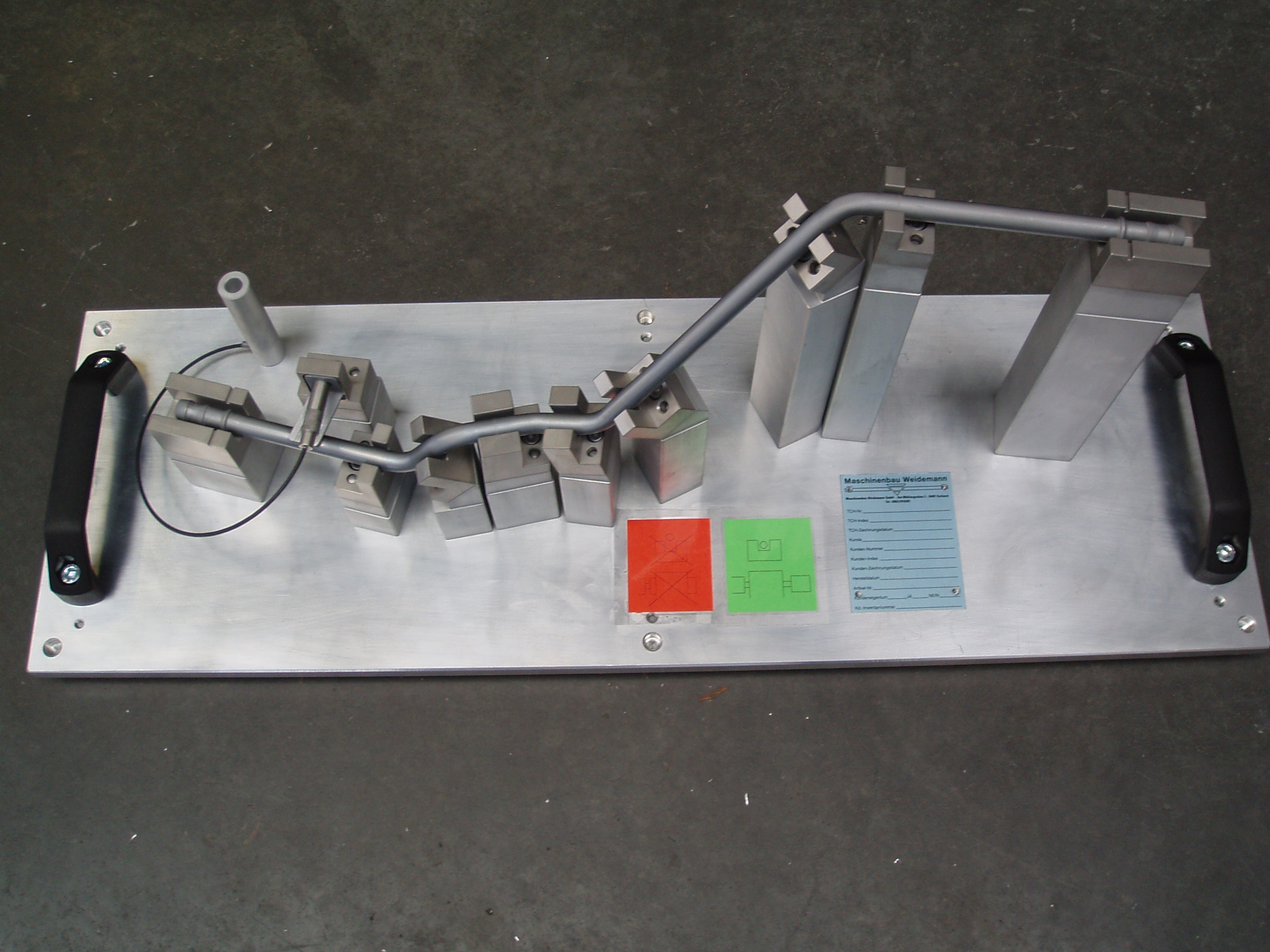

Beispiel 1: Konturlehre für Leitungssysteme
Die Abfragen sind aus Aluminium gefertigt
Die Prüflehre kann für Einzelteil-Leitungen oder für montierte ZSB-Leitungen ausgelegt werden.

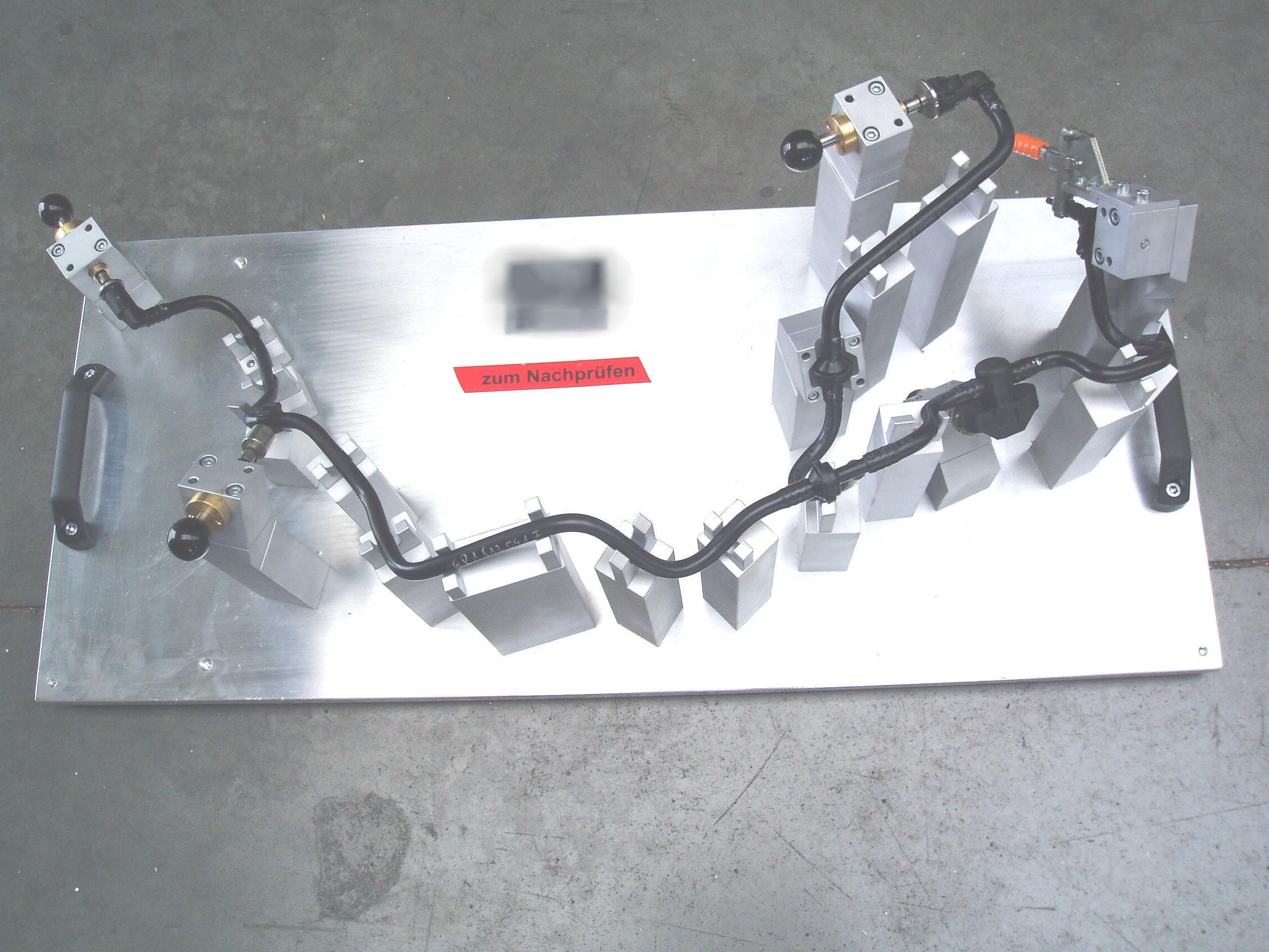

Beispiel 2: Konturlehre für Leitungssysteme
Die Abfragen sind aus Edelstahl gefertigt

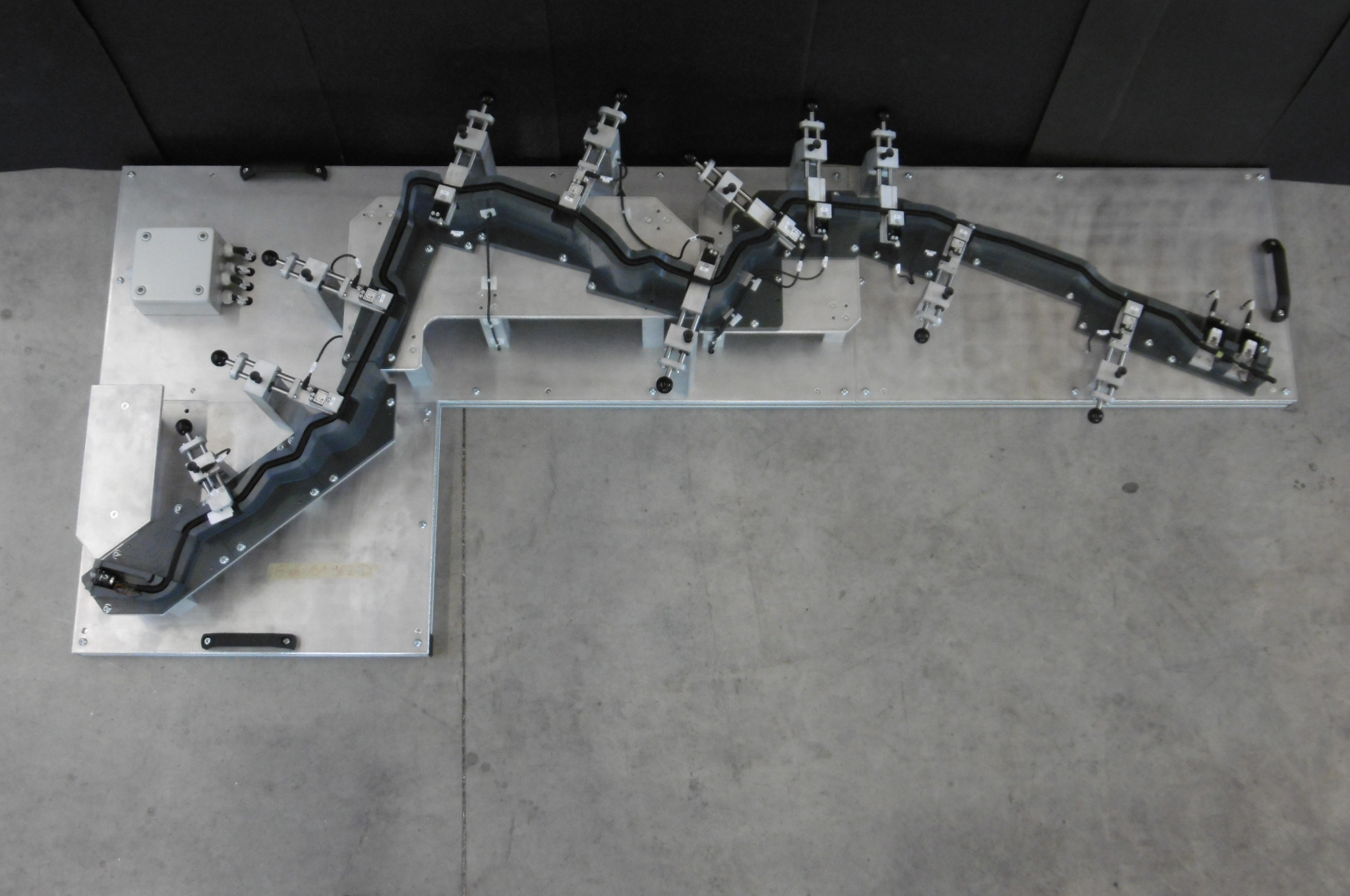

Beispiel 3: Vollkonturlehre mit Unterrahmen
Die Abfragen sind aus PVC gefertigt
Elektronische Abfrage der Anbauteile

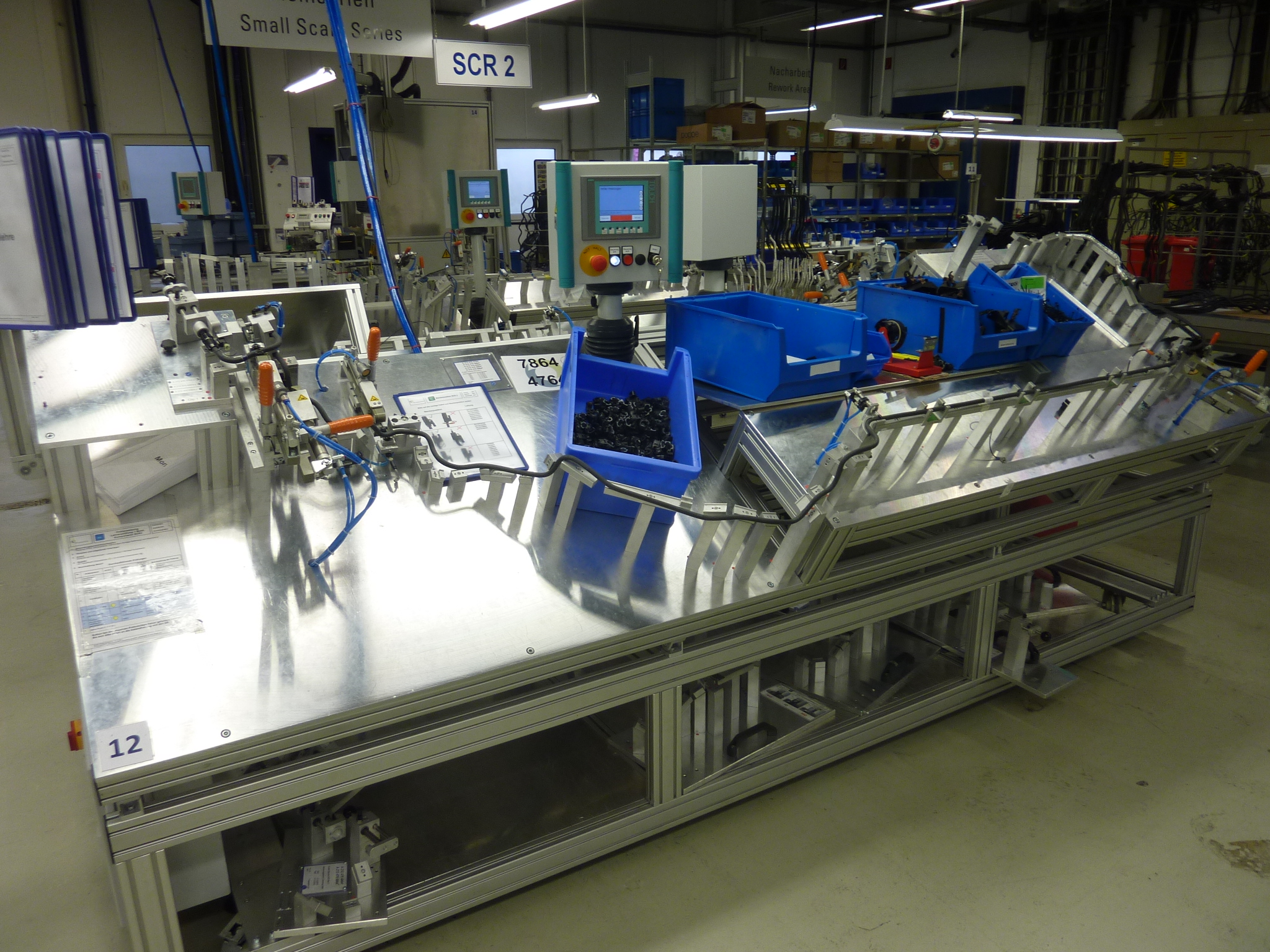

Beispiel 4: Konturlehre inkl. Steuerung für Leitungssysteme
Die Abfragen sind aus Aluminium gefertigt
Elektronische Abfrage der Anbauteile
Inkl. manueller Clipmontage
Fertigungsablauf 3-D-Lehrenkonstruktion
1. Wir verarbeiten Ihre 3-D-Daten (z.B. step-Dateien, iges-Dateien) in unseren Konstruktionsprogrammen VISI CAD/CAM Software oder Autodesk Inventor Software. Die relevanten Prüfparameter werden auf die Konstruktion abgestimmt.
2. Anschließend erfolgt von Ihnen eine Konstruktionsfreigabe.
3. Die Bauteile der Prüflehren werden auf modernen CNC Fräs- und Drehmaschinen gefertigt und anschließend montiert.
4. Nach Fertigstellung werden die Prüflehren in einem zertifizierten Messbetrieb anhand Ihrer Zeichnung und Daten vermessen.
5. Die Prüflehren werden mit einem Messprotokoll (Prüfnachweis) ausgeliefert.
